Leírás

LEÍRÁS

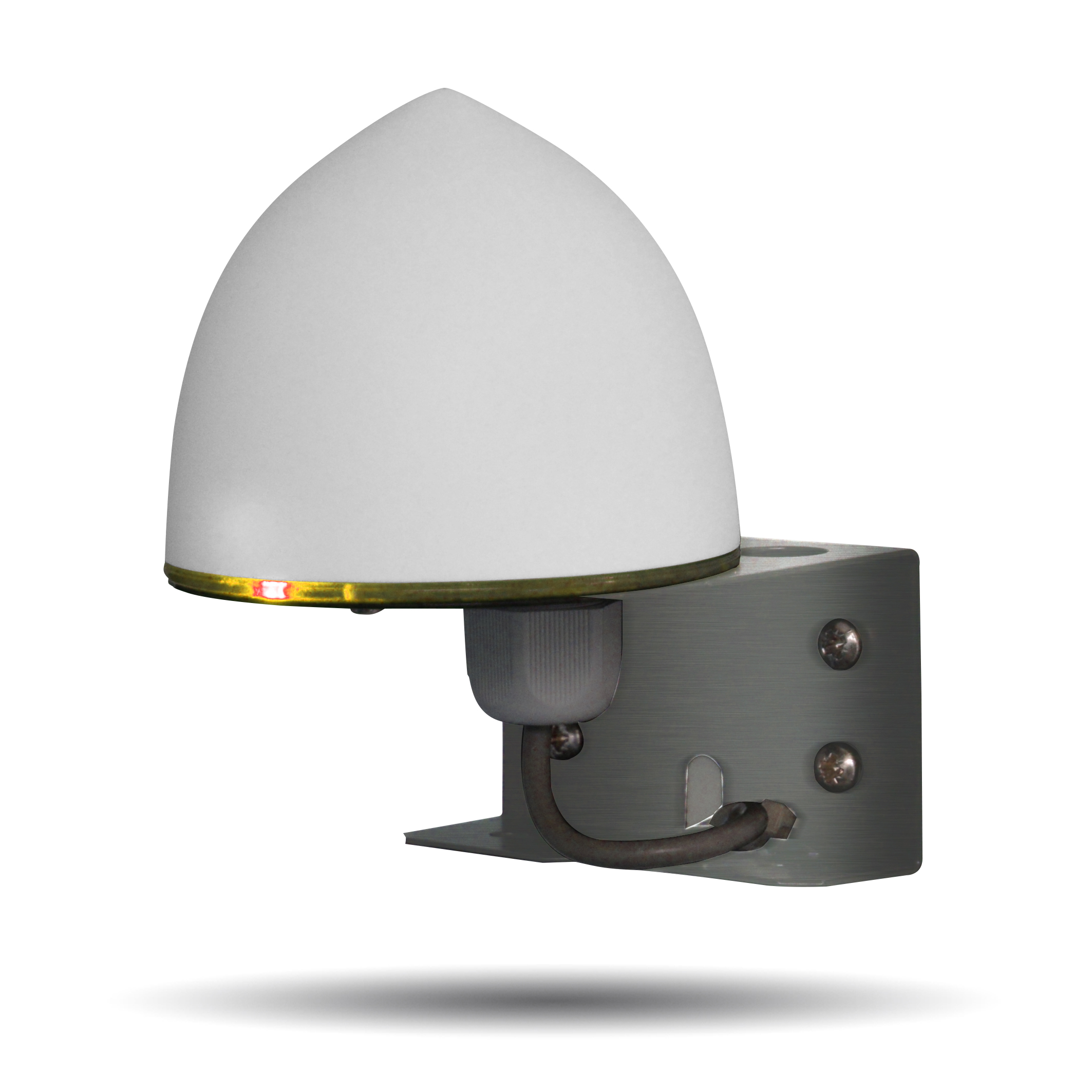

• GPS antenna kültéri telepítéshez.
• A kupolás forma megakadályozza a hó, levelek stb. felhalmozódását, ami megzavarhatja a GPS-jel vételét.
• A narancssárga LED azt jelenti, hogy az antenna működik:
• Az antenna szinkronizálása közben másodpercenként egyszer villog.
• Folyamatosan világít, ha az antenna nincs szinkronizálva.
• Nem világít, ha nincs áram.
• A LED az antenna oldalán és alulról látható.
• Immunitás a GPS-rollover jelenségre

MEGFELELŐSÉG

• Alkalmazandó szabványok:
• EN 301-489-19
• EN 55024 (2010)
• EN 62479
• EN 55032 (2012)
• EN 62368-1 (2014)
• EN 303-413

MŰSZAKI JELLEMZŐK

• Tokozat ……………………………………….Fehér (RAL 9003) PC ház, lézerhegesztéssel szerelhető.
• Üzemi hőmérséklet ………………………-30°C +70°C-ig.
• Tárolási hőmérséklet …………………….- 40°C és +85°C között.
• Nem kondenzálódó relatív páratartalom 40°C-on ….. 0-95%.
• Védelmi osztály ……………………………IP65, IK04.
• Súly …………………………………………….200 g (+ 560 g a 20 m-es kábelnél).
• MTBF …………………………………………. >80 000 óra

ELEKTROMOS JELLEMZŐK

• • Passzív antennaerősítés ……………….. + 5 dBi.
  • Vevő ………………………………………….. 12 L1 csatorna 1575 MHz.
  • Továbbított adatok ……….NMEA 0183, RS485 átvitel 4800 bauddal, 8 adatbit, 2 stop, paritás nélkül.
  • Adás……………………….Minden másodpercben a ZDA idő üzenet, majd a GGA.
  • Csatlakozás a szinkronizálandó termékhez ……. 1 UTP kábel 2x 0,14 mm² csavart érpárból (előre csupaszított 5 mm-es vezetékek).
  • Tápellátás ……………………6-20 VDC (Sigmától, Netsilontól vagy a szinkronizálandó terméktől).
  • Maximális fogyasztás……. 6 VDC/20 VDC: 50 mA
  • Maximális kábelhossz ….. 6 VDC: 25 m20 VDC: 300 m
