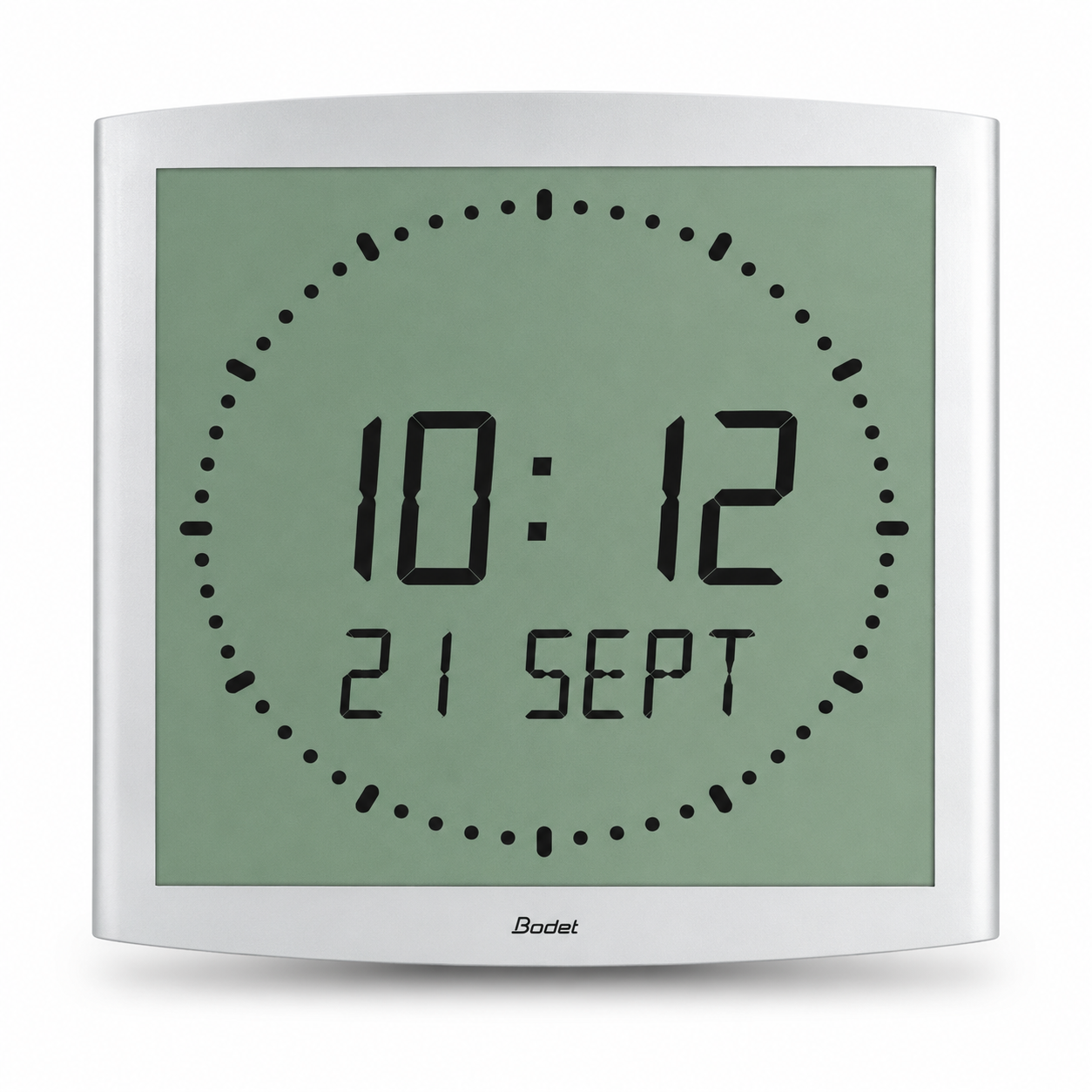

Cristalys ELLIPSE – másodperckijelzős beltéri LCD óra

A Cristalys ELLIPSE digitális beltéri LCD óra modern, energiatakarékos és egyedi megjelenésű időjelző készülék. Különlegessége a négyzetes burkolatba illesztett, kör alakú másodpercjelzés, amely az analóg órák megjelenését ötvözi a digitális időmegjelenítés előnyeivel.

A 6 cm magas számjegyek akár 25 méteres optimális leolvasási távolságot biztosítanak. Emellett a 160°-os látószög és a kontrasztos LCD-kijelző segíti a pontos idő kényelmes leolvasását.

Az extra vékony, elegáns kialakításnak köszönhetően a Cristalys ELLIPSE különösen ajánlott irodákba, tárgyalótermekbe, recepciókra, egészségügyi intézményekbe, iskolákba és modern középületekbe.

Az óra többféle időszinkronizálási rendszerrel rendelhető, ezért önálló időjelzőként vagy központi órarendszer részeként is alkalmazható.

Főbb tulajdonságok

• Energiatakarékos, reflexiós LCD-kijelző.
• Egyedi, kör alakban elhelyezett másodpercjelzés.
• Modern, négyzetes kialakítás.
• 6 cm magas számjegyek.
• Akár 25 méteres optimális leolvasási távolság.
• Széles, 160°-os látószög.
• Többnyelvű dátumkijelzés.
• Beépített hőmérséklet-érzékelő.
• Környezeti hőmérséklet kijelzése.
• Másodperc-, dátum- és hétszám-megjelenítési lehetőség.
• Extra vékony ABS burkolat.
• Alumínium- vagy fehérszínű kivitel.
• Csendes működés.
• ECO energiatakarékos üzemmód.
• Automatikus nyári/téli időszámítás-átállás.
• Önálló kvarc-, DCF-, DHF-, AFNOR-, 24 V-os percimpulzusos és NTP-változatok.
• Elemes, törpefeszültségű vagy PoE-tápellátás, a választott változattól függően.

Egyedi másodperckijelzés és modern formatervezés

A Cristalys ELLIPSE egyik legjellegzetesebb tulajdonsága a digitális időmegjelenítést körülvevő másodpercjelző rendszer.

A másodpercek előrehaladását a kijelzőn kör alakban elhelyezett jelzések szemléltetik. Ez az egyedi megoldás a hagyományos analóg órák megjelenését idézi, ugyanakkor megőrzi a digitális LCD-kijelző jól olvasható időinformációit.

A négyzetes, extra vékony burkolat elegáns megjelenést biztosít. Így a készülék modern építészeti környezetben és reprezentatív intézményi helyiségekben is esztétikusan elhelyezhető.

Ajánlott felhasználási területek

• Irodák, tárgyalók és konferenciatermek.
• Vállalati recepciók és előcsarnokok.
• Iskolák, egyetemek és oktatási intézmények.
• Egészségügyi intézmények és kórházak.
• Közintézmények és önkormányzati épületek.
• Szállodák és közösségi terek.
• Irodaházak és üzleti központok.
• Ipari létesítmények és központi órarendszerek.

A Cristalys ELLIPSE megfelelő választás lehet minden olyan helyszínen, ahol a pontos idő mellett az igényes megjelenés is fontos.

Többfunkciós LCD-kijelző

A Cristalys ELLIPSE nem kizárólag az idő megjelenítésére alkalmas. A készülék az órák és percek mellett további információk kijelzésére is használható.

Az alsó kijelzősorban rögzített vagy váltakozó megjelenítéssel különböző információk jeleníthetők meg.

Megjeleníthető információk

• Többnyelvű dátum.
• Számszerű dátum.
• Beltéri környezeti hőmérséklet.
• Az év napjának sorszáma.
• A hét sorszáma.
• Másodpercszámlálás.
• A korábbi készülékváltozatoknál rövid helyszínnév vagy egyedi szöveg megjelenítése.

A többnyelvű kijelzés a műszaki dokumentáció szerint 12 nyelv közül választható.

Energiatakarékos LCD-technológia

A Cristalys ELLIPSE reflexiós folyadékkristályos kijelzővel rendelkezik, amely megfelelő környezeti megvilágítás mellett jól olvasható és alacsony energiafogyasztást tesz lehetővé.

Az Opalys ELLIPSE háttérvilágított kijelzőjével szemben a Cristalys ELLIPSE elsősorban energiatakarékos LCD-megjelenítésre készült.

Az ECO funkció alkalmazásával a kijelző 23:00 és 06:00 között kikapcsolható. Ez különösen előnyös lehet olyan helyiségekben, ahol az éjszakai órákban nincs szükség folyamatos időmegjelenítésre.

Műszaki jellemzők

• Kijelző típusa: reflexiós LCD.
• Időszámjegyek magassága: 60 mm.
• Kiegészítő karakterek magassága: 30 mm.
• Optimális leolvasási távolság: 25 méter.
• Látószög: 160°.
• Megjelenítési mód: 12 vagy 24 órás.
• Működés: csendes.
• ECO funkció: kijelző kikapcsolása 23:00 és 06:00 között.
• Hőmérséklet-kijelzési tartomány: –25 °C és +70 °C között.
• Fahrenheit-tartomány: –13 °F és +158 °F között.
• Hőmérséklet mértékegysége: °C vagy °F.
• Hőmérséklet-kijelzés felbontása: 1 °C.
• Hőmérséklet-mérés megadott pontossága: ±0,5 °C.
• Hőmérséklet-korrekció: –9,5 °C és +9,5 °C között, 0,5 °C-os lépésekben.
• Nyelvválasztás: 12 nyelv a megadott műszaki dokumentáció szerint.
• Időbeállítás: automatikus nyári/téli időszámítás-átállás.
• Naptár: előre programozott öröknaptár, több időzóna kezelésével.
• Adatmegőrzés: a készülékváltozattól függően.
• Kvarcidőalap pontossága: 0,2 másodperc/nap.
• Időpontosság javítása: opcionális külső időszinkronizálással.
• Programozás: 2 kezelőgomb.
• Állapotjelzés: alacsony elemfeszültség jelzése az elemes változatnál.
• NTP kommunikáció: unicast vagy multicast, DHCP-alapú konfiguráció lehetőségével.

Mechanikai jellemzők

A Cristalys ELLIPSE beltéri használatra készült, extra vékony ABS burkolattal és üveg előlappal.

• Burkolat anyaga: ABS.
• Burkolatszínek: alumínium vagy fehér.
• Előlap: üveg.

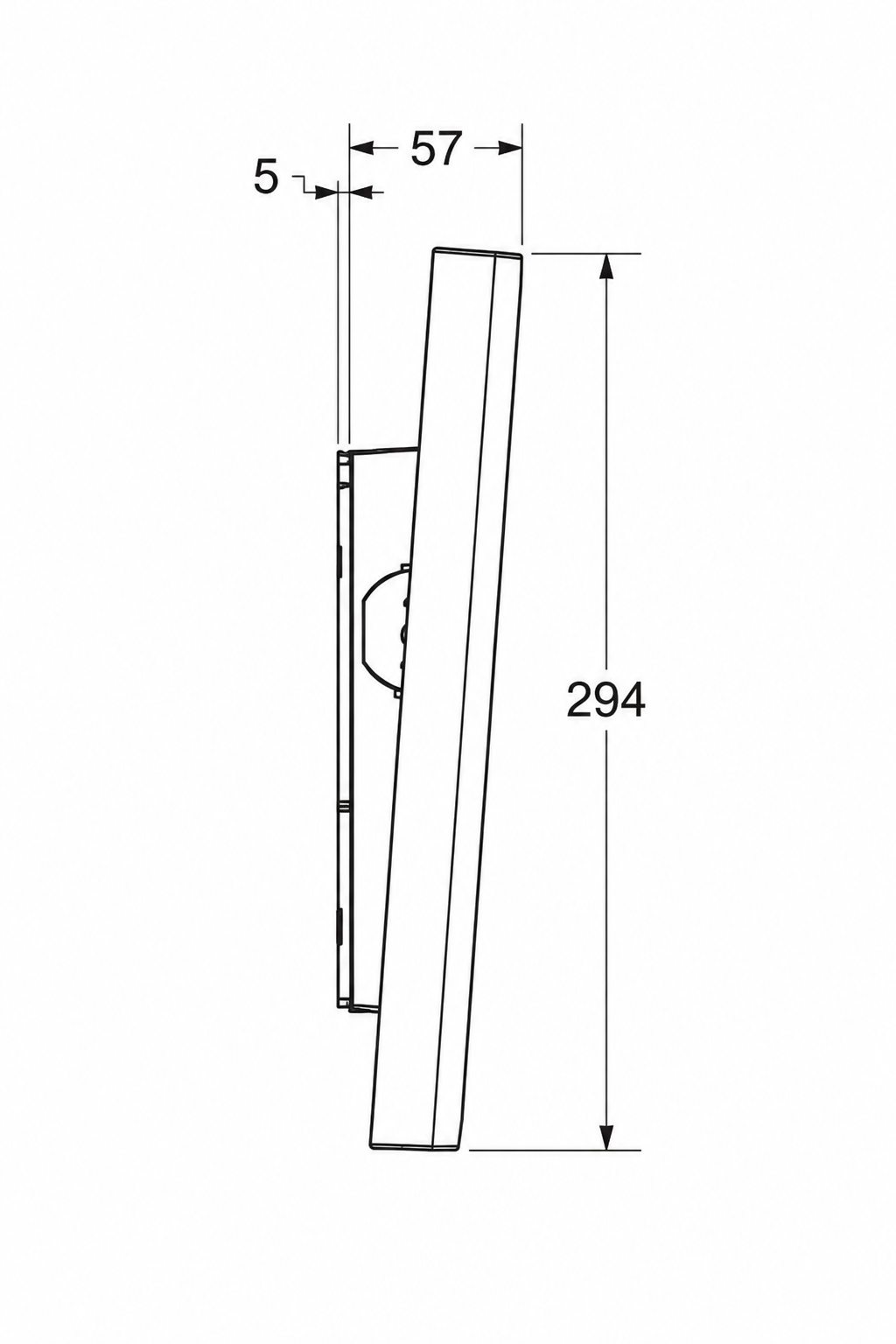

• Külső méret: 321 × 294 mm.
• Védettség: IP40.
• Ütésállósági besorolás: IK02.
• Üzemi hőmérséklet: 0 °C és +50 °C között.
• Megengedett relatív páratartalom: 80% 40 °C-on.
• Tömeg: 1,2 kg a 2020-as gyártói műszaki adatlap szerint.
• Kivitel: beltéri.

Elhelyezési lehetőségek

• Falra szerelhető kivitel.

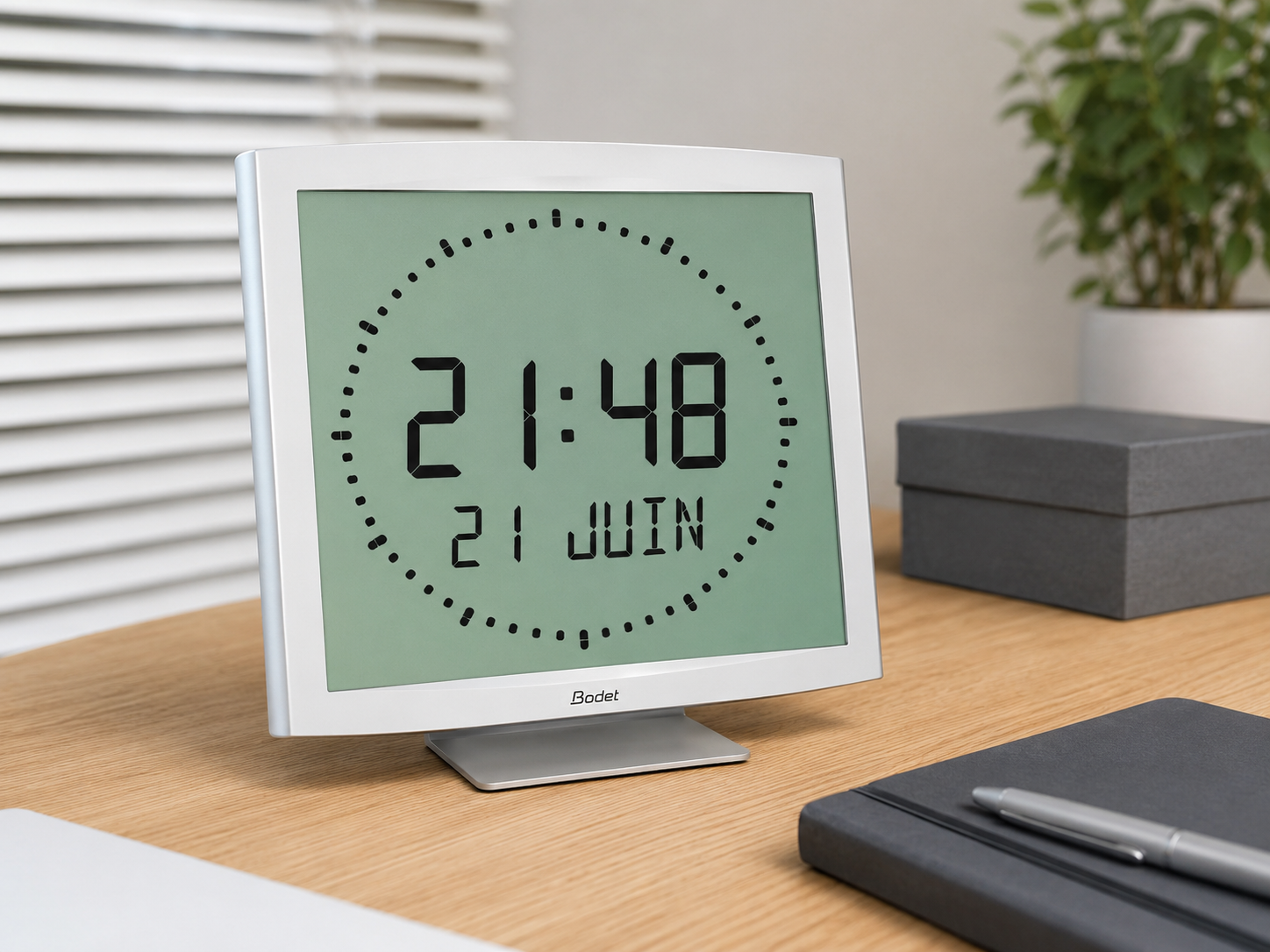

• Asztali elhelyezés opcionális tartóval.

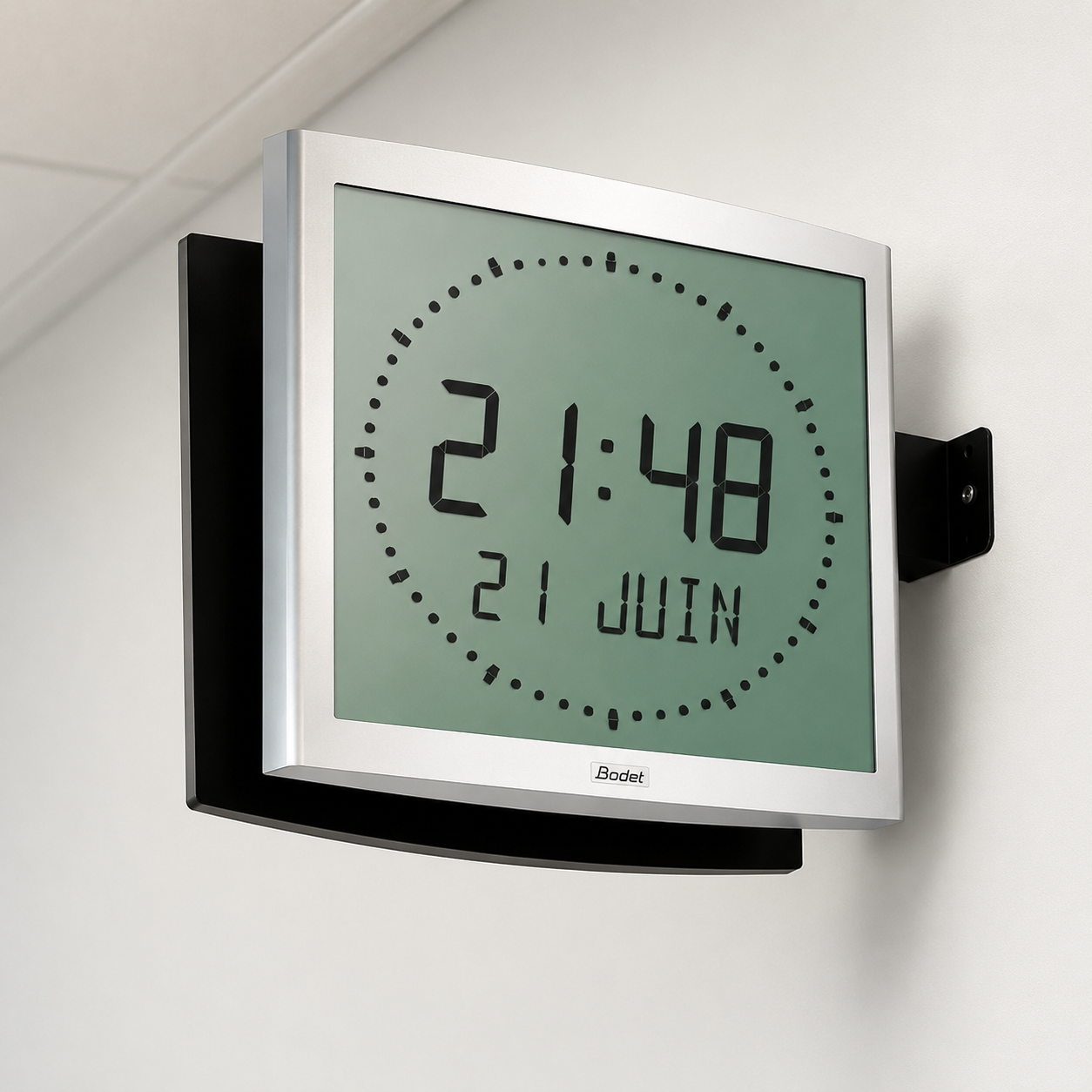

• Mennyezeti vagy oldalfali tartókonzolos elhelyezés.
• Kétoldalas kialakítás megfelelő tartozékokkal.

A készülék IP40 védettsége miatt kültéri használatra, közvetlen csapadéknak vagy vízfröccsenésnek kitett környezetbe nem alkalmas.

Elektromos jellemzők

A Cristalys ELLIPSE különböző tápellátási változatokban rendelhető.

• Önálló kvarcóra: elemes kivitel.
• DCF rádióvezérelt változat: elemes kivitel.
• DHF rádiós változat: elemes vagy törpefeszültségű változat.
• AFNOR-változat: elemes vagy törpefeszültségű változat.
• 24 V-os percimpulzusos változat: elemes vagy törpefeszültségű készüléktápellátás.
• Törpefeszültségű kivitel: 24 V DC a megfelelő változatnál.
• NTP-változat: PoE (Power over Ethernet).
• NTP-változat teljesítményfelvétele: 2,5 W a gyártói adatlap szerint.

Az elemes kivitel előnye, hogy az óra külön hálózati tápellátás kiépítése nélkül is üzemeltethető.

Az NTP-változatnál a PoE-technológia lehetővé teszi a tápellátás és az adatkommunikáció közös Ethernet-kábelen történő biztosítását.

Óraszerkezetek és időszinkronizálási változatok

A Cristalys ELLIPSE többféle időszinkronizálási rendszerhez csatlakoztatható. Ennek köszönhetően új és meglévő intézményi órarendszerekben is alkalmazható.

Önálló kvarcórás változat

Az önálló kvarcórás Cristalys ELLIPSE saját időalapja segítségével működik.

A készülék központi főóra nélkül is képes az idő megjelenítésére, továbbá támogatja az automatikus nyári/téli időszámítás-átállást.

DHF rádiós időszinkronizálás

A DHF-változat a SIGMA főórához kapcsolódó DHF rádióadótól fogadja az időinformációt.

A vezeték nélküli időszinkronizálás lehetővé teszi több digitális mellékóra központi időbeállítását külön időelosztó vezetékhálózat kiépítése nélkül.

A rendszer megfelelő konfiguráció esetén automatikusan kezeli a nyári és téli időszámítás közötti átállást.

DCF rádióvezérelt változat

A DCF-változat saját kvarcidőalappal rendelkezik, amelyet a fogadott rádiós időjellel rendszeresen összehasonlít.

Amennyiben eltérés jelentkezik, a készülék megfelelő vételi körülmények között automatikusan korrigálja a kijelzett időt.

Így a DCF rádióvezérelt digitális falióra központi főóra nélkül is alkalmas időszinkronizált működésre.

IRIG-B / AFNOR kódolt időelosztás

Az IRIG-B/AFNOR rendszerben a SIGMA főóra másodpercenként teljes időinformációt továbbít a csatlakoztatott mellékórákhoz.

A megfelelő időelosztó hálózathoz csatlakoztatott vevőórák automatikusan és gyorsan szinkronizálhatók.

A kódolt időelosztás különösen megfelelő intézményi, ipari és központi órarendszerekhez.

24 V-os percimpulzusos mellékóra

A 24 V-os percimpulzusos változat hagyományos vezetékes főóra–mellékóra hálózatokhoz illeszthető.

A főóra percenként elektromos impulzust továbbít a közös vezetékhálózaton. Ezek az impulzusok vezérlik a csatlakoztatott mellékórák időléptetését.

Ez a változat meglévő 24 V-os percimpulzusos órarendszerek bővítéséhez is megfelelő megoldás lehet.

NTP / PoE hálózati óraváltozat

Az NTP-változat Ethernet-hálózaton keresztül csatlakoztatható az intézmény informatikai rendszeréhez.

Az időszinkronizálás NTP-kiszolgálóról történik, unicast vagy multicast kommunikáció segítségével. A hálózati konfigurációhoz DHCP is alkalmazható.

A PoE-technológia segítségével a készülék tápellátása és adatkapcsolata egyetlen Ethernet-kábelen keresztül biztosítható.

A megadott műszaki követelmény szerint az NTP-lekérdezési periódusnak 128 másodpercnél rövidebbnek kell lennie.

Az NTP-változat különösen ajánlott korszerű IP-alapú intézményi órarendszerekhez.

Megfelelőségi szabványhivatkozások

A korábbi műszaki dokumentáció az alábbi szabványhivatkozásokat tartalmazza:

• NF EN 50081-1: általános elektromágneses emissziós szabvány.
• NF EN 50082-1: általános elektromágneses zavartűrési szabvány.
• NF EN 60950: információtechnológiai berendezések biztonságára vonatkozó korábbi szabvány.

Az aktuális megfelelőségi dokumentációt a konkrét rendelhető készülékváltozat és a gyártói tanúsítványok alapján szükséges ellenőrizni.

Cristalys ELLIPSE digitális órák és intézményi órarendszerek

A Pontos Idő Szerviz Kft. digitális beltéri órák, központi órarendszerek és időszinkronizálási hálózatok kialakításával, telepítésével és karbantartásával foglalkozik.

A Cristalys ELLIPSE különösen megfelelő olyan intézményekben, ahol a pontos időmegjelenítés mellett az elegáns formatervezés, az energiatakarékos működés és a különböző óravezérlési rendszerekkel való kompatibilitás is fontos.

Új órarendszer kialakításával, meglévő hálózat bővítésével vagy egyedi telepítési igényekkel kapcsolatban kérje szakmai segítségünket és ajánlatunkat!
